plantUMLの旧テーマのサブ状態[勝手に回答]

随分久しぶりになる勝手に回答シリーズ。今回はplantUMLの旧テーマのサブ状態，teratailからの質問です。

まぁ，質問の表題からは今一つ分かりづらいので，どういうことかを別に説明します。

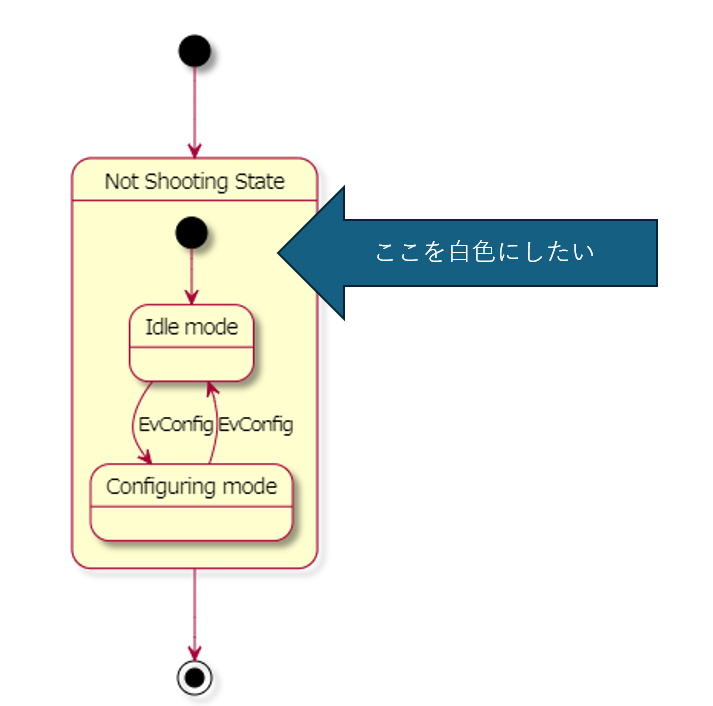

PlantUMLは最近デフォルトの配色がモノクロに変わったので，昔の配色にしたいけど， ドキュメントにあるskin roseをやってみたけど，

となるので，

のようにしたいとのこと。

うまくいかない例のソースはおそらく次のような感じ。

@startuml
skin rose

state "Not Shooting State" as A {
  state "Idle mode" as B
  state "Configuring mode" as C
  [*] --> B
  B --> C : EvConfig
  C --> B : EvConfig
}

[*] --> A
A --> [*]
@enduml

自分も気になっていたので，時々ネットで探してみていたけどskinparamではうまくいかないみたいでした。

で，もう一度ドキュメントを見てみると，State Diagramの「スタイル変更」のところで，わりと色々配色を変更できそうでした。

で，標準のスタイルの設定のState Diagramのとこを見ると， stateBodyが怪しそう。

なので，次のように変更し画像を出力。

@startuml
skin rose

/' 次の部分を追加 '/
<style>
stateDiagram {stateBody {BackGroundColor White}}
</style>

state "Not Shooting State" as A {
  state "Idle mode" as B
  state "Configuring mode" as C
  [*] --> B
  B --> C : EvConfig
  C --> B : EvConfig
}

[*] --> A
A --> [*]

@enduml

おそらく，ちゃんと希望通りになったみたいです。
